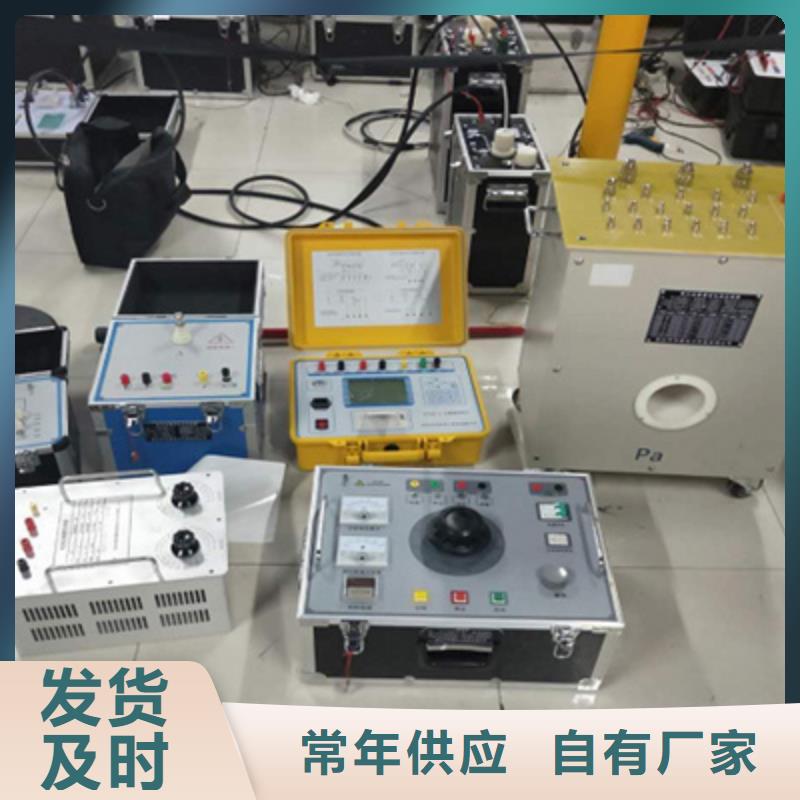

朝阳电流互感器一体化现场检测仪有现货也可定制

朝阳互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

<朝阳>天正华意电气设备有限公司

朝阳互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

<朝阳>天正华意电气设备有限公司 朝阳电流互感器一体化现场检测仪有现货也可定制

朝阳互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

<朝阳>天正华意电气设备有限公司 朝阳电流互感器一体化现场检测仪有现货也可定制

朝阳互感器综合测试仪 励磁数据：点击“上页” 、“下页”即可实现数据的上下翻。保 存：点击“保存”选项，按下即可将当前所测数据保存，保存成功后，状态栏显示“保存完毕”。并且可在数据查询菜单中进行查看。误差曲线：点击“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置，设定参数后，选择5％或10％误差曲线即计算出的误差曲线。 自定义打印：程序会按照表格中的10个电流值进行打印。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。 额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。8.2、CT变比极性试验 进入CT变比极性菜单后首先选择测试方式，对于套管CT，或者一次阻抗过大无法升电流来测量变比时，或接线位置过高不便携带沉重的电流线连接时，请选择电压法。1：电流法变比极性测试。1）参数设置： 进入测试界面见图6。一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。上方白色状态栏会有提示“正在测试”，直至试验完毕退出自动测试界面，或按下”停止”人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“返回”选项进行下一步操作。

朝阳互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

<朝阳>天正华意电气设备有限公司
朝阳电流互感器一体化现场检测仪有现货也可定制

朝阳互感器综合测试仪额定二次 ：CT的二次侧额定电流ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。5％ ：自动计算出5％误差曲线数据并显示误差曲线。10％ ：自动计算出10％误差曲线数据并显示误差曲线。误差曲线界面中有三个选项：打印 ：可打印出误差曲线图及数据；数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。退出 ：可返回上一层菜单。图10，打印设置界面 图11，退磁界面2、退磁试验 1）参数设置： 在CT主界面中，选择“退磁”后，进入测试界面见图11，设置 二次侧额定电流： 1A或5A。2）试验： 接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。 退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。3、CT变比极性试验 1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的电流； 二次侧额定电流： 1A或5A。2）试验： 接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。

朝阳电流互感器一体化现场检测仪有现货也可定制

朝阳互感器综合测试仪测试过程中切勿人体触碰高压A与N端子!??测试过程中发现异常立即按下高压输出开关，切断高压输出！??接地端子务必可靠接地！测电容式电压互感器上N与E（或X）必须分离！测普通电磁式电压互感器N与E短接！??测试结束以后，务必关机后再拆除高压线！??若要断电重启系统，应在切断电源三秒后再重启，确保硬件电路全部断电。二、操作方法开机后仪器界面如下：点击“误差测量” 进入测量界面：1、误差测量界面1）出厂编号点击此处，弹出一个软键盘，可以修改该条数据的出厂编号。2）型号系统内部存储的型号将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的型号。 3）测试类型点击此处，弹出一个下拉框，选择测试类型。4）功率因数系统内部存储的功率因数将全部显示在该下拉菜单中，在“系统设置”中可以添加所需的功率因数。 5）频率默认50HZ。6）电容量点击此处，弹出一个键盘，输入要测试的互感器的额定电容量。7）端子标志点击此处，显示测试绕组名，若选择空白，则该绕组端所有信息会被屏蔽掉。 8）是否测量点击此处，可以选中是否进行测试该绕组误差数据。9）额定一次电压系统内部存储的额定一次电压将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定一次电压值。10）额定二次次电压会根据额定一次电压自动生成，无需填写。11）准确度等级系统内部存储的准确度等级将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除准确度等级值。

---
